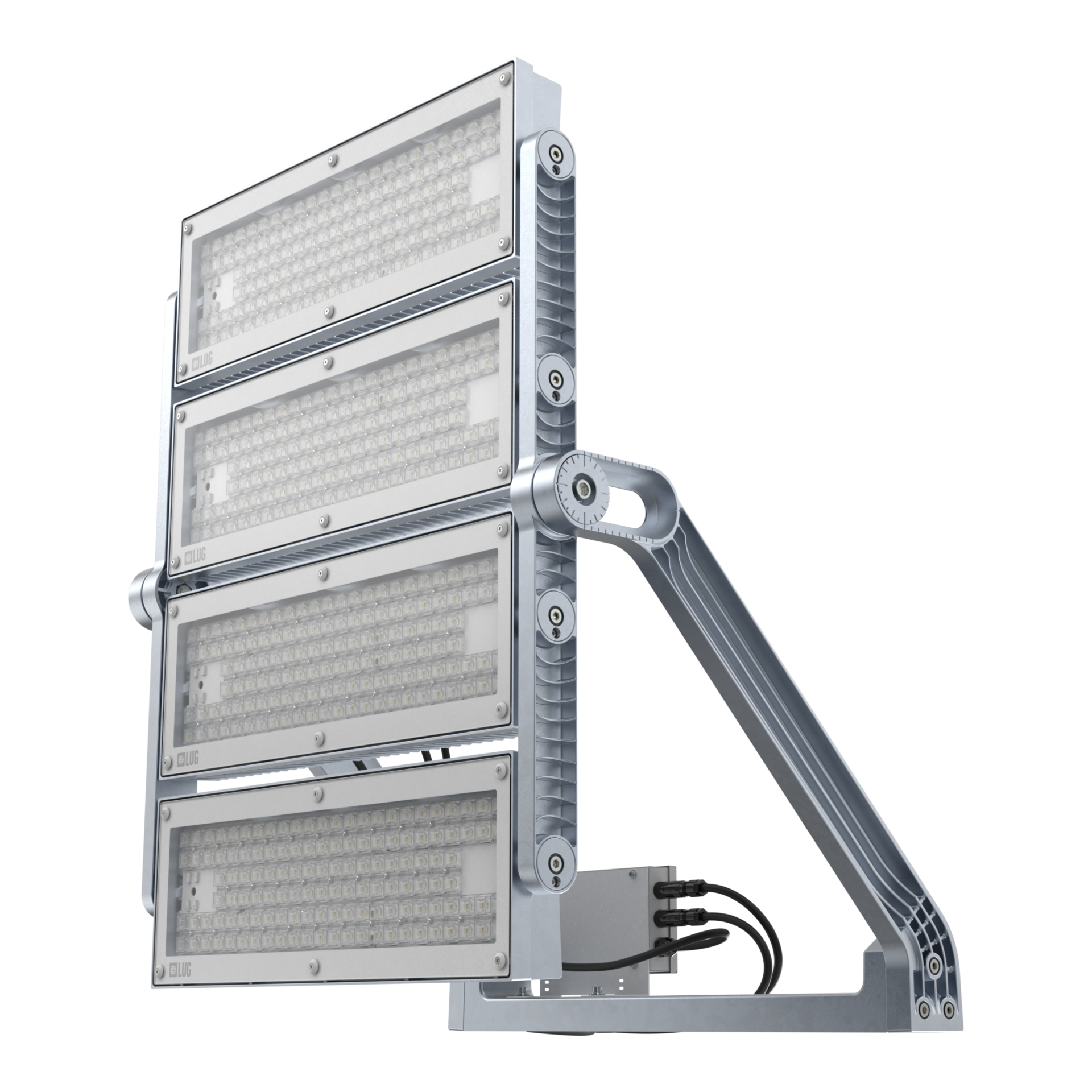

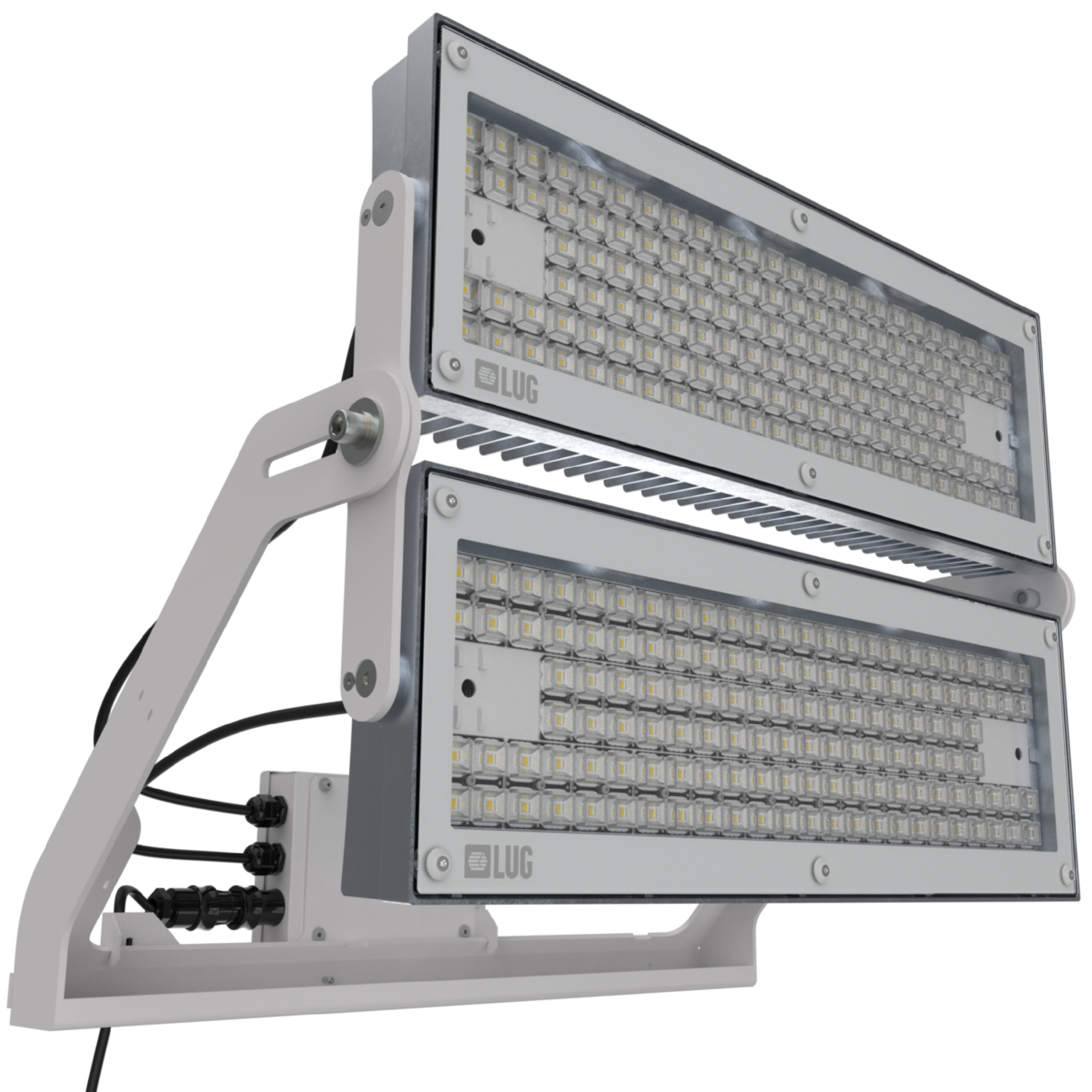

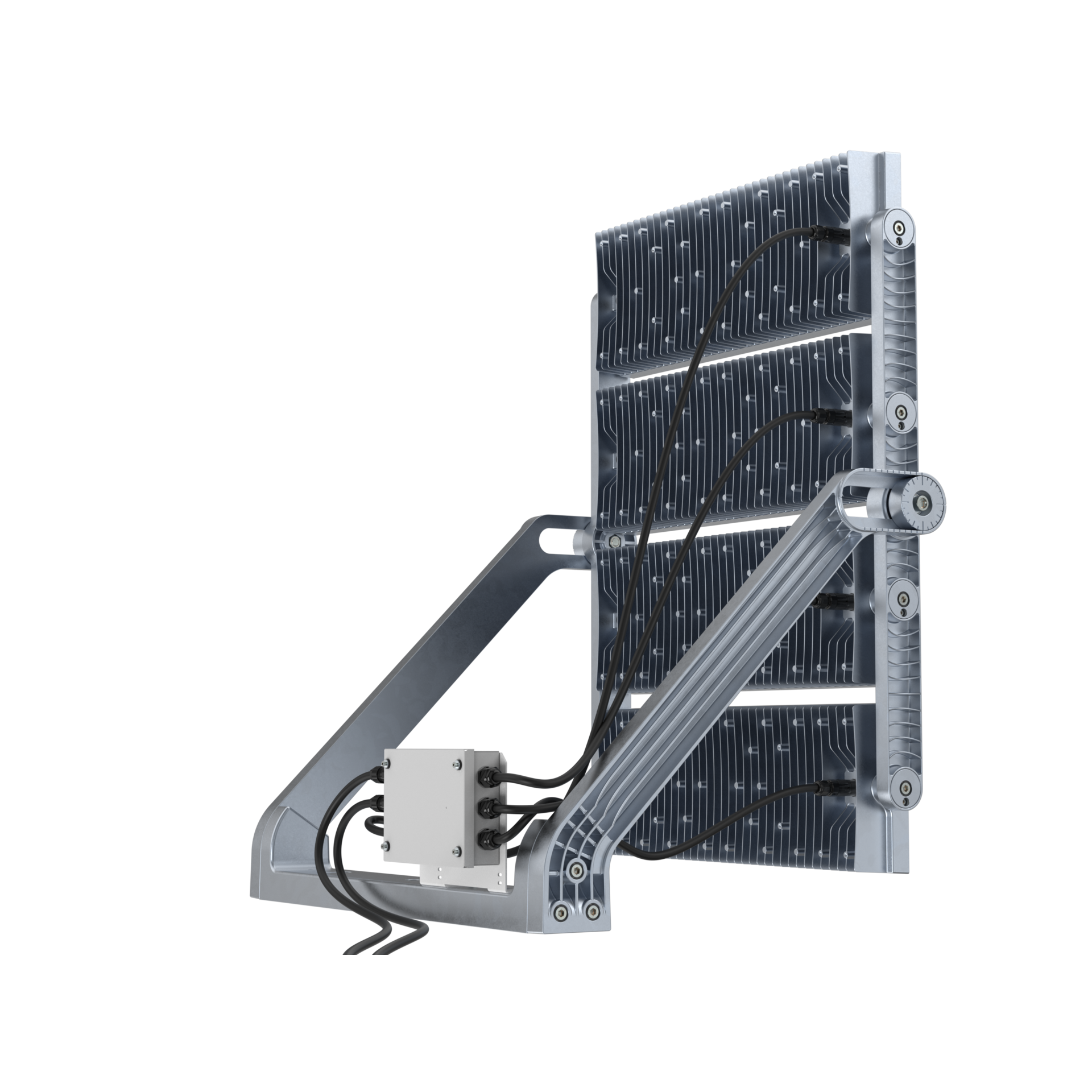

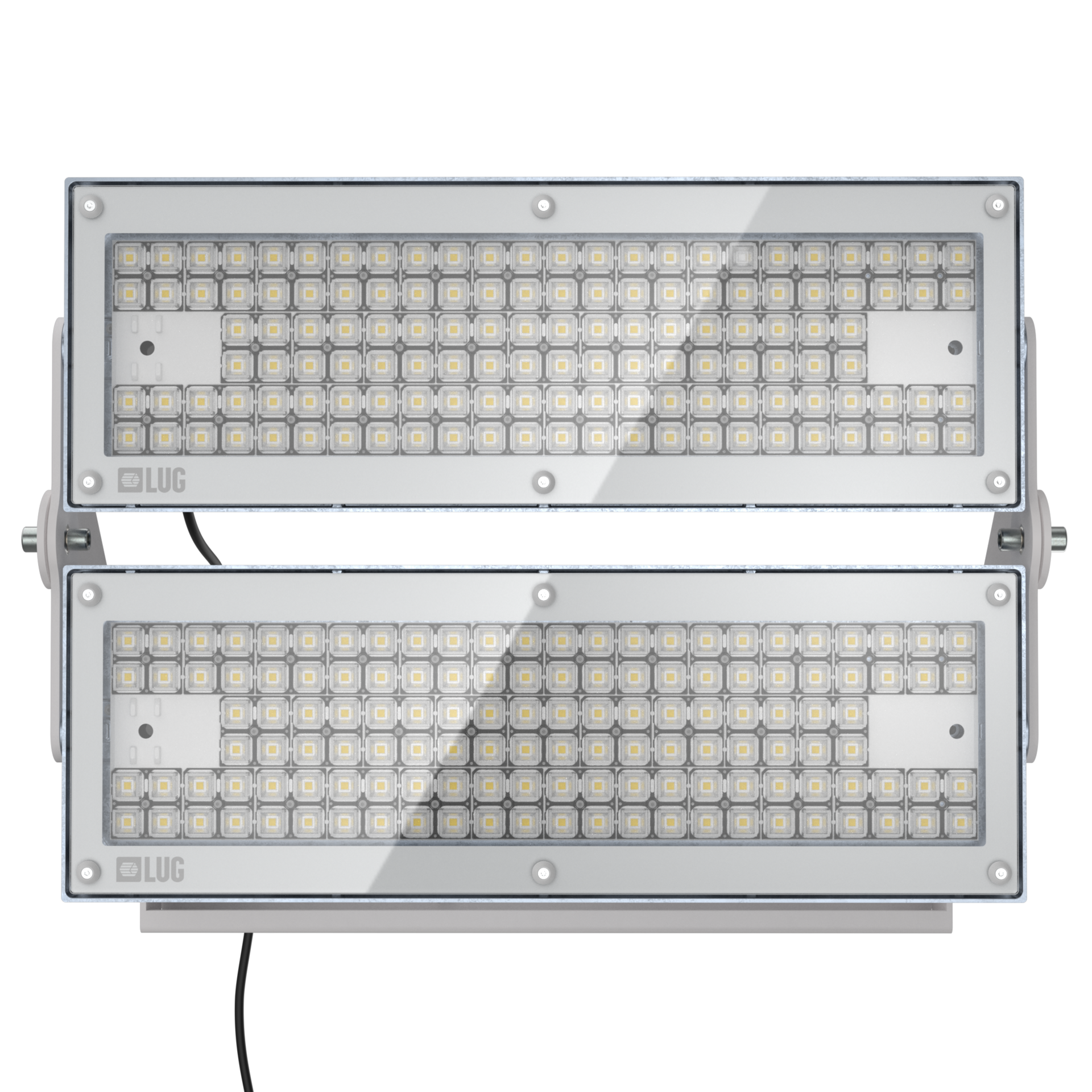

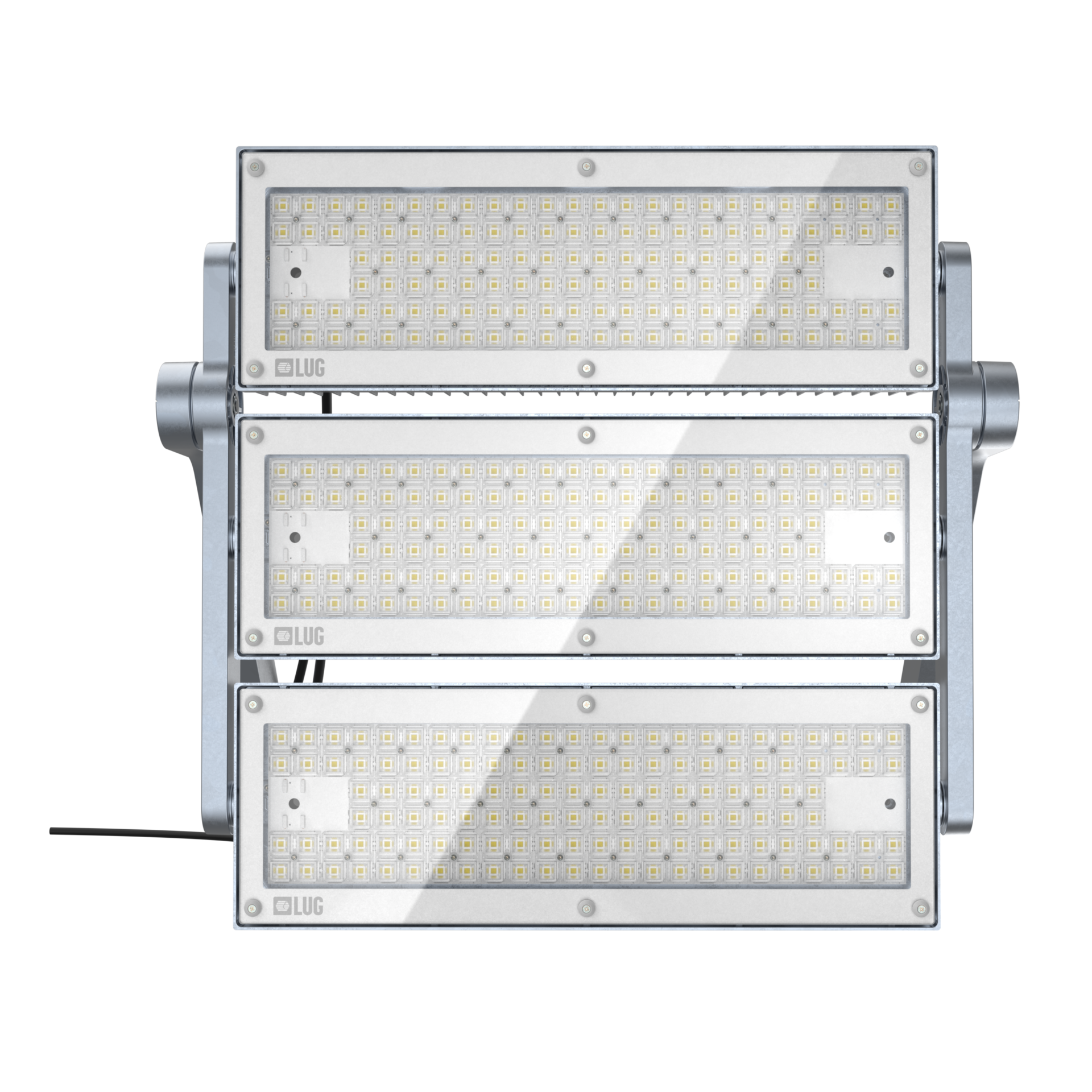

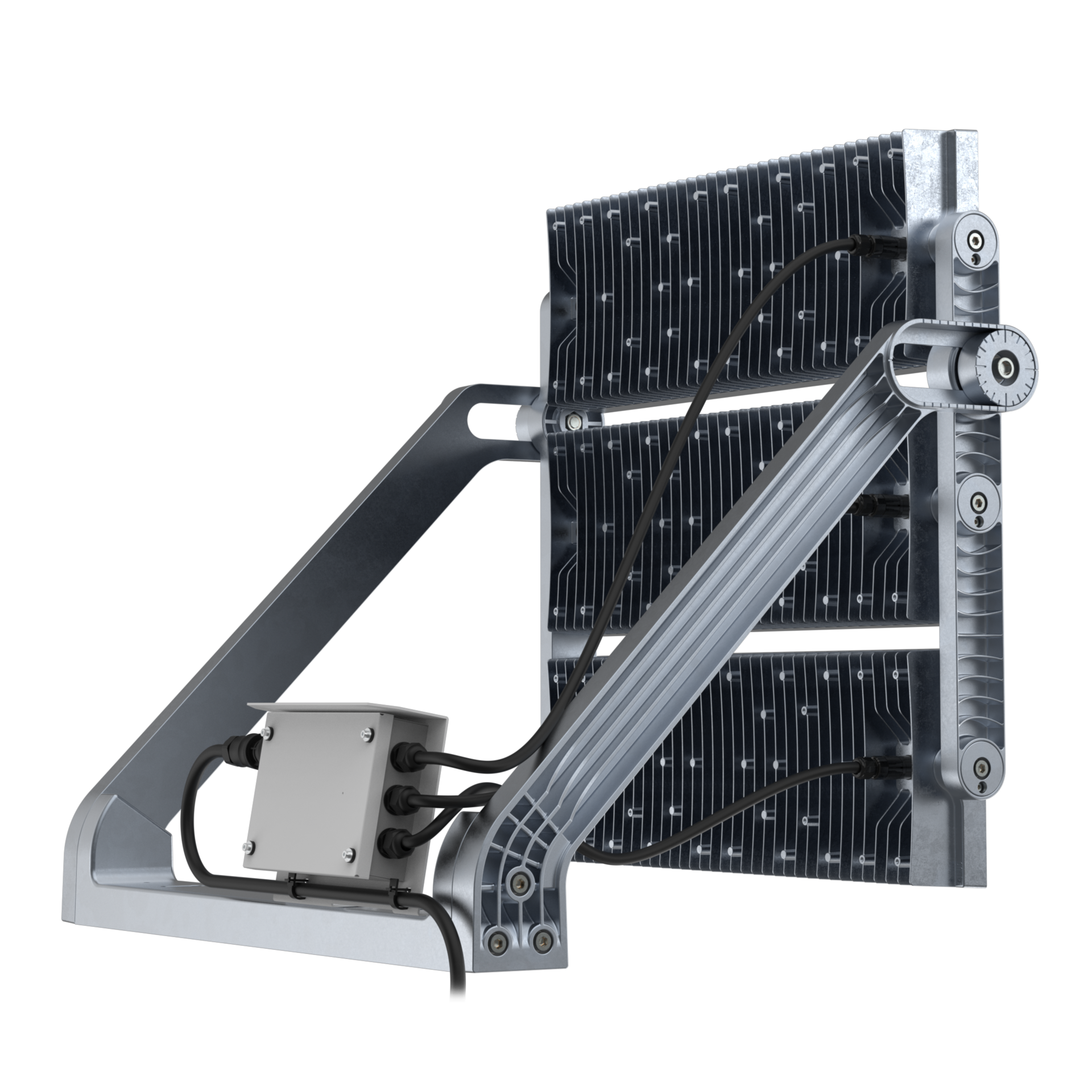

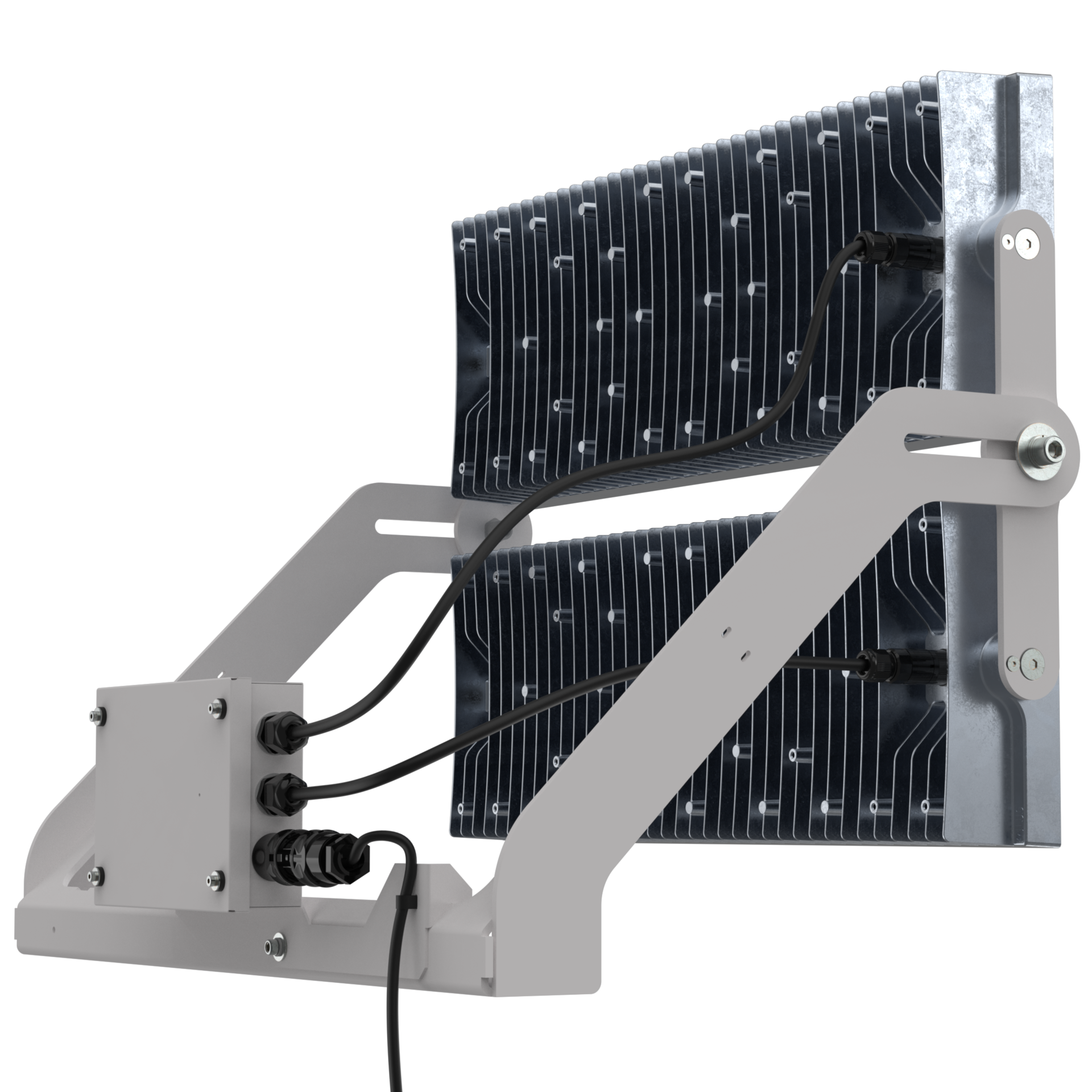

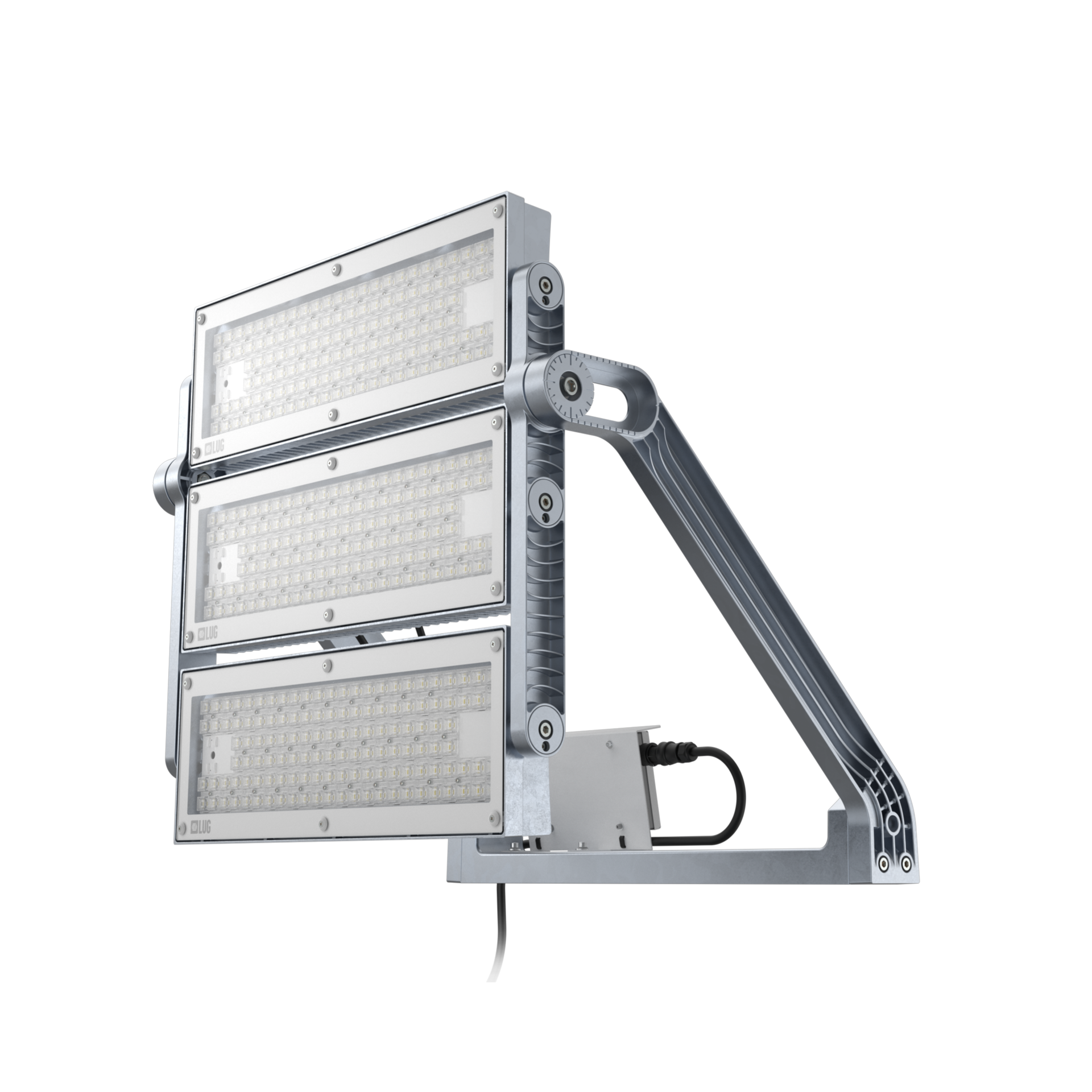

PUMA
wersja LONG CABLE
PUMA - profesjonalny i niezwykle skuteczny naświetlacz. Zaprojektowany tak, aby spełniać najbardziej rygorystyczne wymagania oświetleniowe na obiektach sportowych, tym samym aby zagwarantować najlepszą percepcję wydarzenia zarówno dla widzów na miejscu, jak i telewidzów. Funkcjonalny uchwyt montażowy, szeroki wybór strumieni świetlnych wraz z dedykowanymi układami optycznymi poszerzają możliwości zastosowania na lotniskach, portach morskich i obszarach przemysłu ciężkiego.



Wysoka skuteczność
Płynna regulacja kąta nachylenia
Wychył modułów w 3 osiach
Szeroki zakres kątów świecenia
Szeroki zakres wskaźnika oddawania barw

Zastosowanie

lotniska, obiekty sportowe, oświetlenie obszarowe, parkingi

Zakres strumienia świetlnego

85400 - 258800 [lm]

Zróżnicowana temperatura barwowa

4000 - 5700 [K]

Dane mechaniczne

Montaż
na regulowanym uchwycie, do podłoża, przy pomocy uchwytów (w komplecie)
Kolor oprawy
aluminium
Zakres temperatury pracy
-40˚C ... +50˚C
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.3700 m²; 0.6000 m²; 0.7500 m²
Typ
2 moduły, 3 moduły, 4 moduły

Dane elektryczne

Sprawność zasilacza
≤95%
Przyłącze elektryczne
zgodnie z instrukcją montażu
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
918 - 1844
Prąd wyjściowy [mA]
1704
Współczynnik mocy zasilacza [λ]
0,9
Rodzaj osprzętu
DALI, DMX-RDM
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
1
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
1 - 2

Dane optyczne

Sposób świecenia
bezpośredni
Typ optyki
soczewka
Klosz
szyba hartowana
Temperatura barwowa [K]
4000, 5700
Kąt świecenia
15°, 25°, 35°, 55°, AS NF1, AS NF2, AS szeroki, AS wąski
CRI/Ra
70, 80, 90
Kroki MacAdama
5
ULOR / DLOR
0/100%
Strumień oprawy [lm]
85400 - 258800
Skuteczność [lm/W]
91 - 141
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0,4
PstLM
≤1
Ilość diod LED
264, 396, 528

Dane ogólne

Informacje dodatkowe
możliwość podłączenia zasilacza w odległości do 200m od oprawy przy pomocy dostępnego akcesorium 150160.01394 dla wersji 3-modułowej oraz 150160.01395 dla wersji 2- i 4-modułowej (opcjonalnie); akcesorium 150160.01388 zawsze w zestawie dla wersji 4-modułowej
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxHxD Oznaczenie Ilość na palecie Ilość w opakowaniu Masa netto [kg]
700x505x85x585 8 1 30
820x745x85x795 3 moduły 10 1 42
820x1000x85x1050 4 moduły 8 1 56.4
X

Dostępne warianty

Kod
Temperatura barwowa [K]
4000
5700
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
DALI
DMX-RDM
CRI
70
80
90
Kąt świecenia
15°
25°
35°
55°
AS NF1
AS NF2
AS szeroki
AS wąski
Typ
2 moduły
3 moduły
4 moduły
Rozsył światła
asymetryczny-szeroki
asymetryczny-wąski
asymetryczny-wąski daleki
symetryczny
Wyczyść filtry
Porównaj Kod Typ Kąt świecenia Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Zakres temperatury pracy
120250.3L010.001 2 moduły 15° DALI 918 129600 141 4000 70 -40˚C ... +50˚C
120250.3L010.002 2 moduły 25° DALI 918 122300 133 4000 70 -40˚C ... +50˚C
120250.3L010.003 2 moduły 35° DALI 918 123200 134 4000 70 -40˚C ... +50˚C
120250.3L010.004 2 moduły 55° DALI 918 126400 138 4000 70 -40˚C ... +50˚C
120250.3L010.005 2 moduły AS wąski DALI 918 111200 121 4000 70 -40˚C ... +50˚C
120250.3L010.006 2 moduły AS szeroki DALI 918 111600 122 4000 70 -40˚C ... +50˚C
120250.3L010.007 2 moduły AS NF1 DALI 918 109800 120 4000 70 -40˚C ... +50˚C
120250.3L010.008 2 moduły AS NF2 DALI 918 119200 130 4000 70 -40˚C ... +50˚C
120250.3L020.001 2 moduły 15° DALI 918 120000 131 4000 80 -40˚C ... +50˚C
120250.3L020.002 2 moduły 25° DALI 918 113200 123 4000 80 -40˚C ... +50˚C
Porównaj zaznaczone
Pokazano 10 / 288
Pokaż wszystkie
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Akcesoria
150160.01394
Przewód wyjściowy LED - 5x1,5mm2 H07RN-F rolka 100mb
150160.01395
Przewód wyjściowy LED - 4x1,5mm2 H07RN-F rolka 100mb
150160.01388
Linka zabezpieczająca
150160.01389

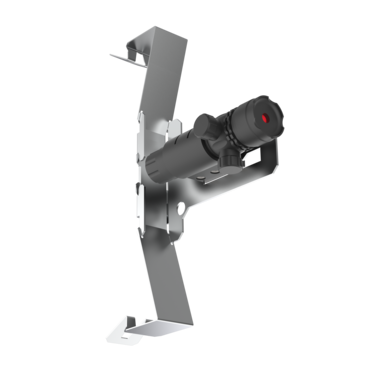

Laserowe urządzenie celownicze. Kolor wiązki: czerwony.
