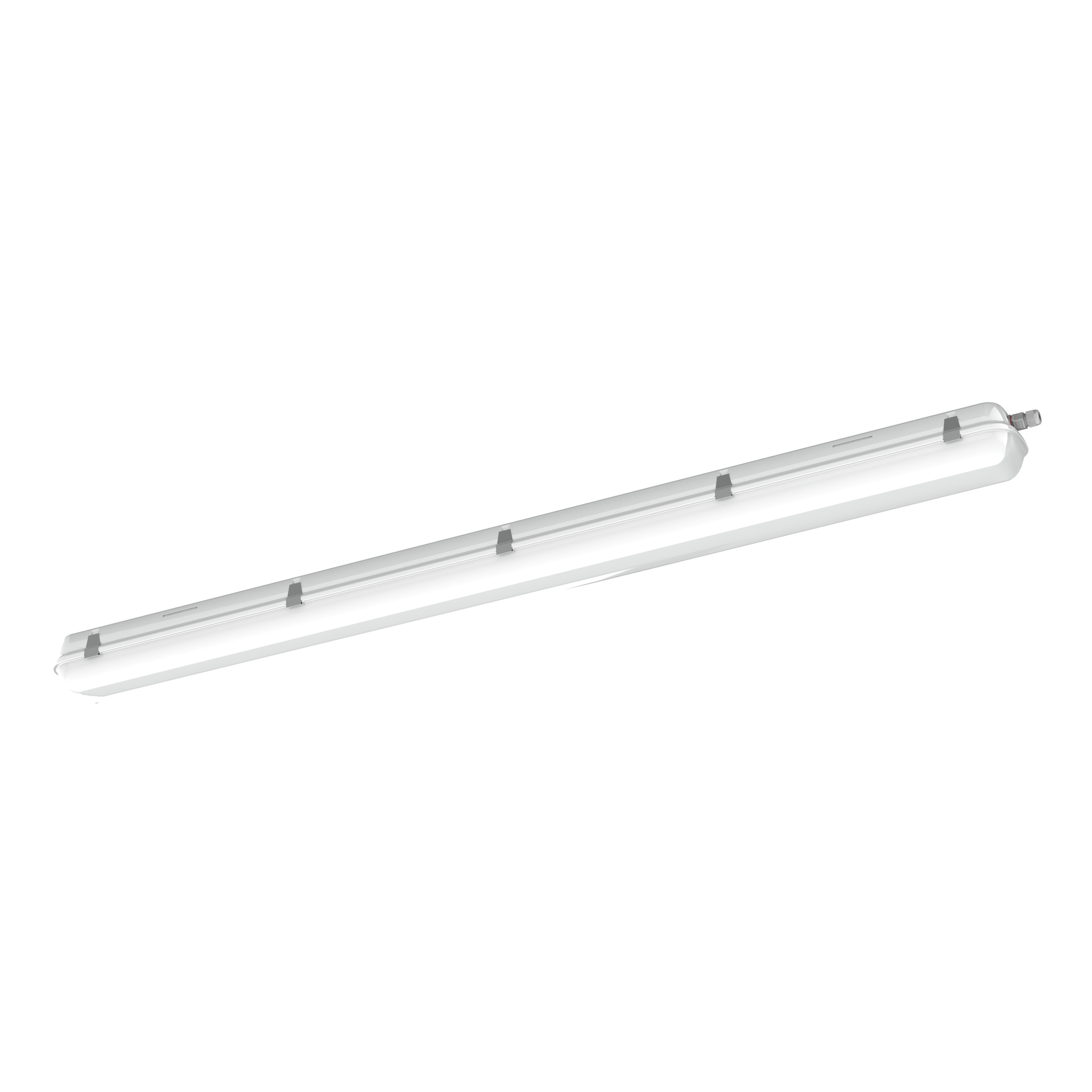

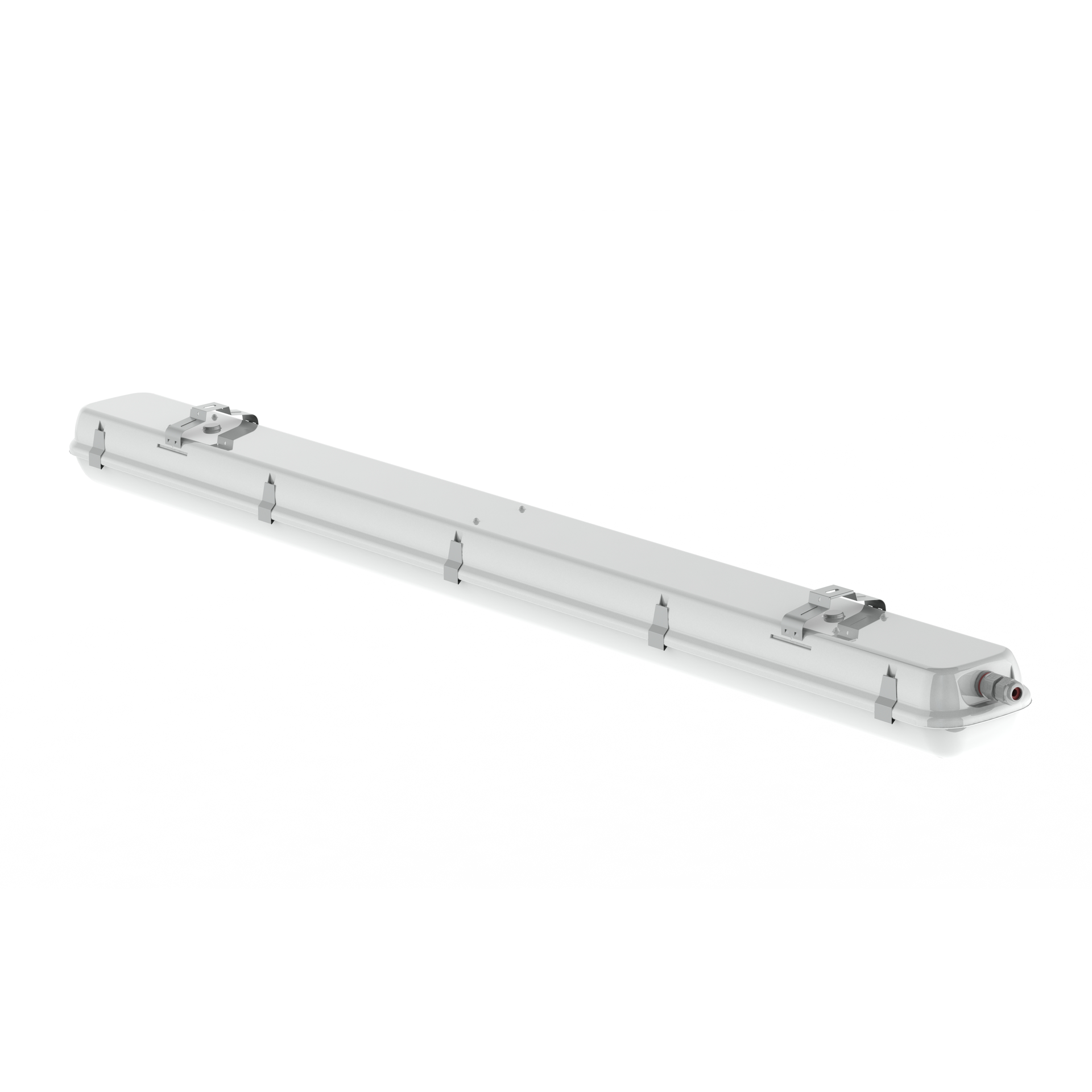

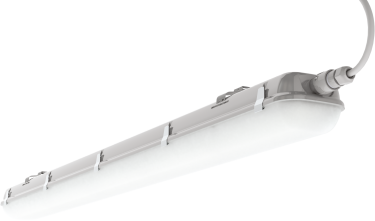

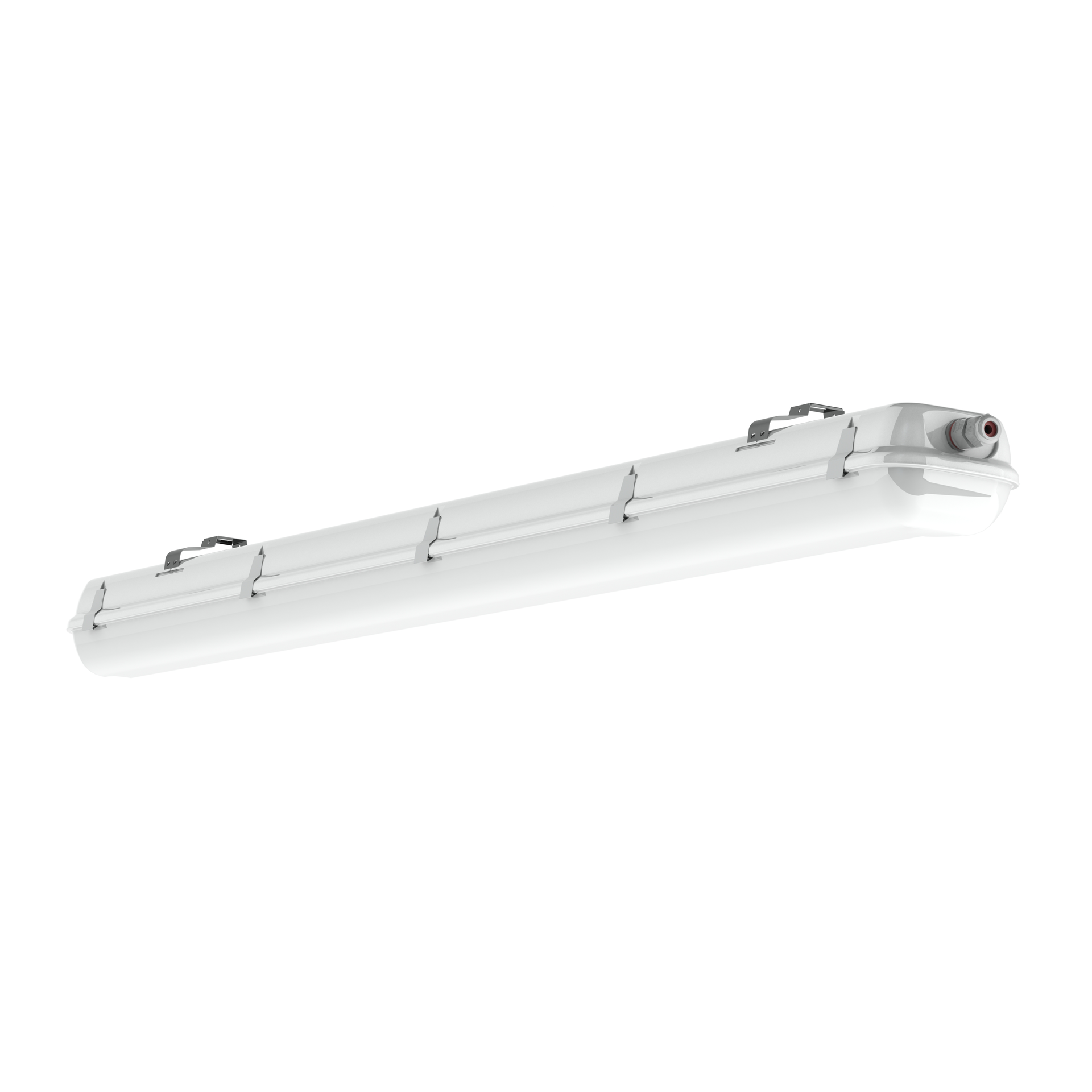

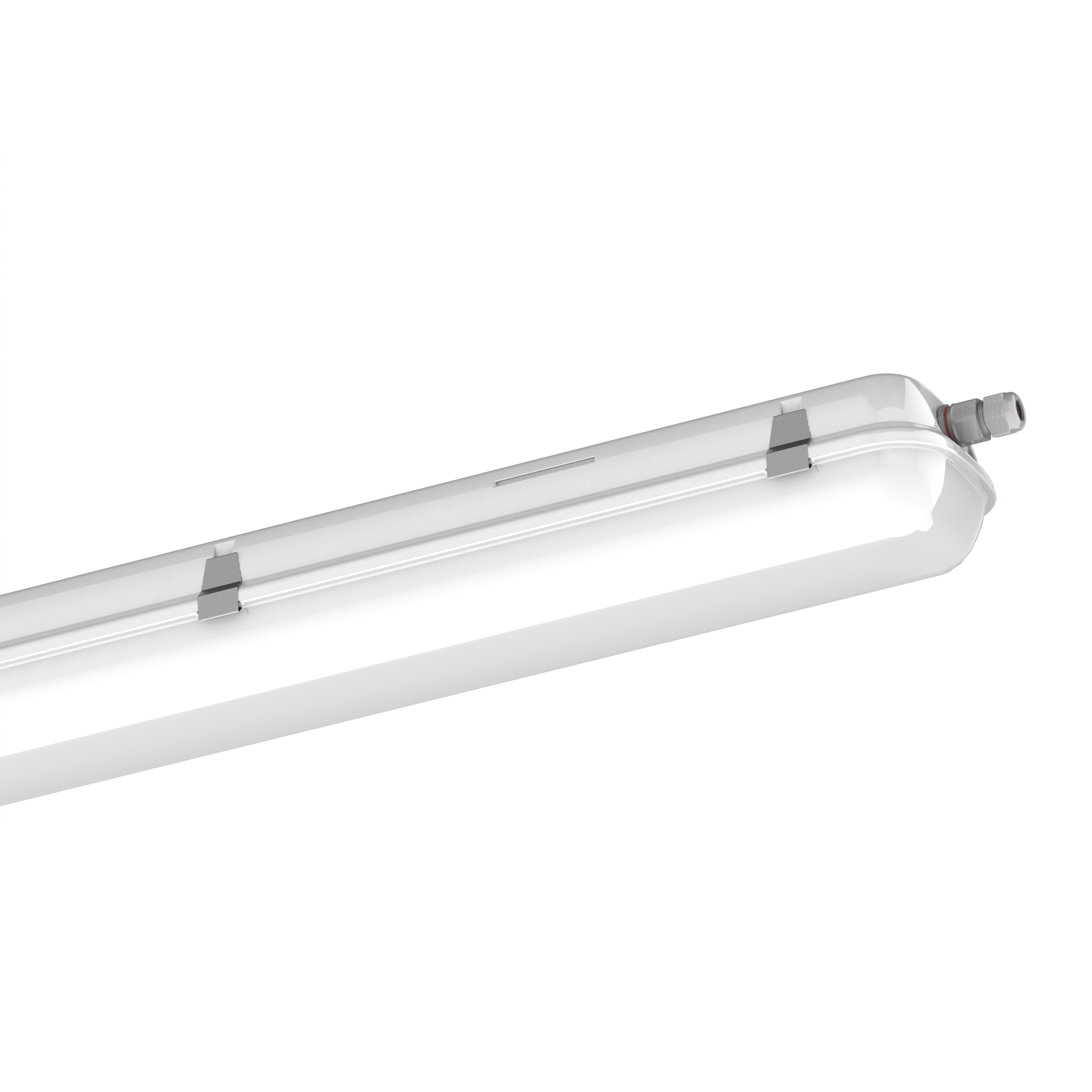

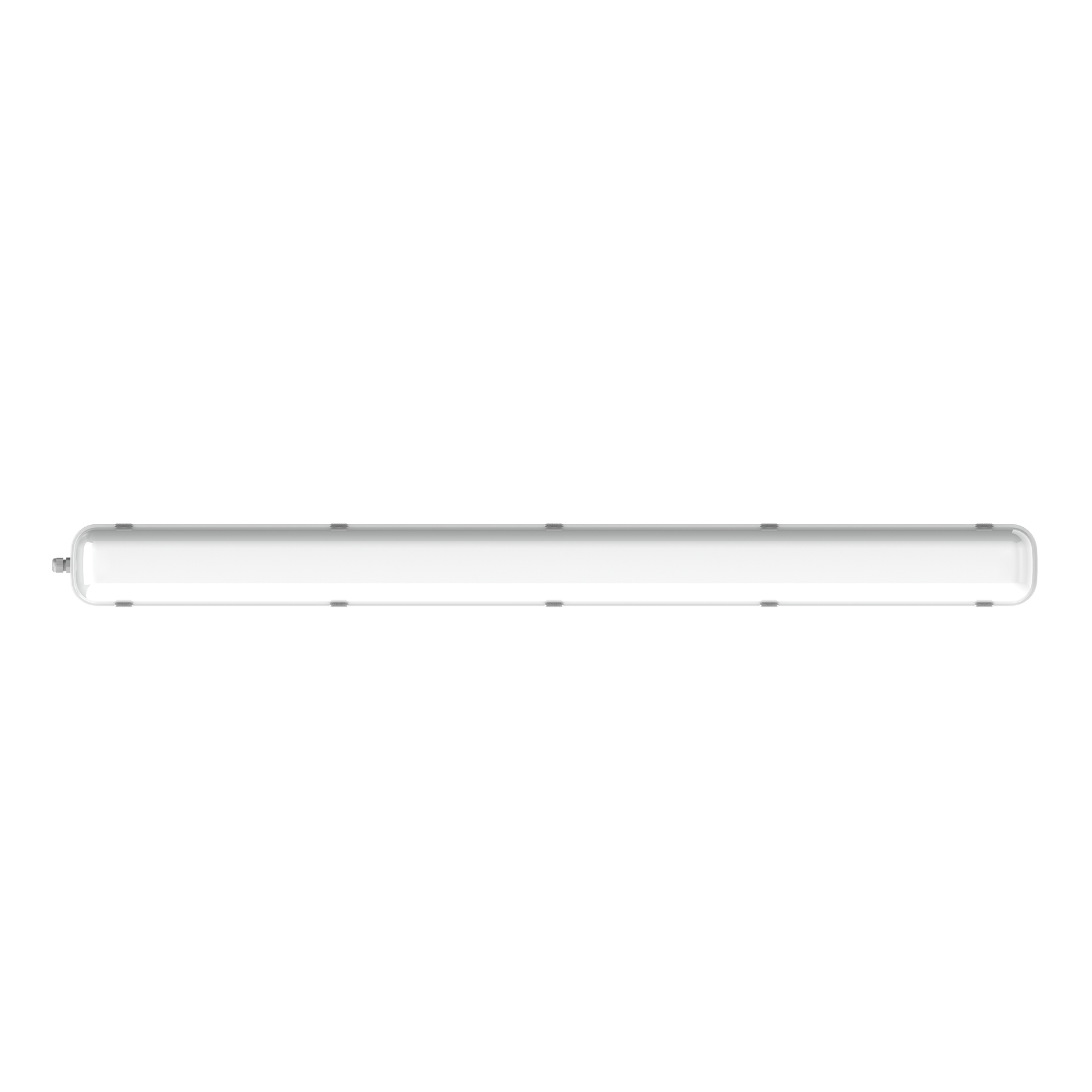

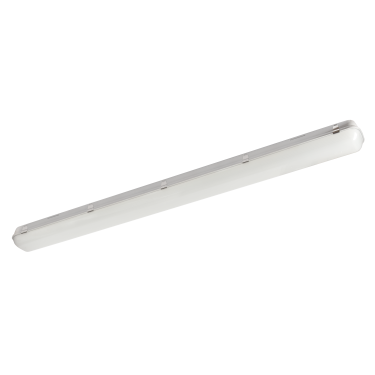

ATLANTYK LB LED GEN.2
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu.



Wysoka skuteczność do 181 lm/W
Doskonałe połączenie estetyki i ergonomii
Uniwersalny design
Prosty jednoosobowy montaż
Niezawodność

Zastosowanie

elektrownie, hale produkcyjne, parkingi, zadaszenia

Zakres strumienia świetlnego

6700 - 11600 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż
bezpośrednio na suficie, zwieszany, przy pomocy uchwytów (w komplecie)
Kolor oprawy
szary
Zakres temperatury pracy
-20 ... +35, -20 ... +40, 0 ... +35
Obudowa
poliwęglan
Typ
High Efficacy

Dane elektryczne

Sprawność zasilacza
≤91%
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
46 - 80
Prąd wyjściowy [mA]
400, 600
Rodzaj osprzętu
DALI, EM 3h, STANDARD, STANDARD + okablowanie przelotowe 5x2,5 mm², dławik
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
8 - 35
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
13 - 56

Dane optyczne

Sposób świecenia
bezpośredni
Klosz
poliwęglan
Temperatura barwowa [K]
4000
CRI/Ra
≥80
Kroki MacAdama
3
ULOR / DLOR
0/100
Strumień oprawy [lm]
6700 - 11600
Skuteczność [lm/W]
137 - 181
Grupa ryzyka fotobiologicznego
RG0

Dane ogólne

Informacje dodatkowe
CRI/Ra ≥80, klipsy ze stali nierdzewnej w komplecie; w celu zastosowania oprawy w środowisku agresywnym, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG
Uwagi
stosowanie na zewnątrz tylko pod zadaszeniem, nie wystawiać na bezpośrednie działanie słońca i deszczu
Żywotność L80B10
60 000 h; 85 000 h - High Efficacy
Gwarancja
3 lata

Wymiary

Wymiary [mm] LxWxH Wymiary montażowe [mm] D Ilość na palecie Ilość w opakowaniu Masa netto [kg]
1585x134x99 1100 60 1 3.3
1650x134x99 1100 60 1 2.8
1749x134x99 1100 60 1 3
X

Dostępne warianty

Kod
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
DALI
EM 3h
STANDARD
STANDARD + okablowanie przelotowe 5x2,5 mm²
dławik
Czas pracy awaryjnej
-
3h
Moduł awaryjny
nie
tak
Wyczyść filtry
Porównaj Kod Typ Rodzaj osprzętu Zamiennik technologii konwencjonalnej [W] Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Zakres temperatury pracy Czas pracy awaryjnej
090540.3L01.001 High Efficacy DALI 2x80W (184W) 65 11600 178 -20 ... +35 -
090540.5L01.001 High Efficacy STANDARD 2x80W (184W) 64 11600 181 -20 ... +35 -
090540.5L01.001.938 High Efficacy STANDARD + okablowanie przelotowe 5x2,5 mm² 2x80W (184W) 64 11600 181 -20 ... +35 -

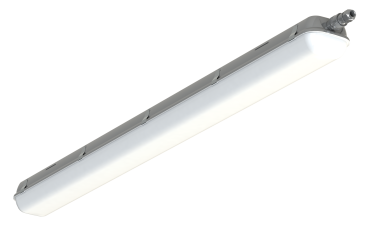

300090.00053 STANDARD 2x80W (184W) 80 11600 145 -20 ... +40 -
300090.00055 DALI 2x80W (184W) 80 11600 145 -20 ... +40 -
300090.00056 STANDARD + okablowanie przelotowe 5x2,5 mm² 2x80W (184W) 80 11600 145 -20 ... +40 -
300090.00062 STANDARD 2x58W (128W) 46 6700 146 -20 ... +40 -
300090.00062B STANDARD, EM 3h, dławik 2x58W (128W) 49 6700 137 0 ... +35 3h
300090.00070 DALI 2x58W (128W) 46 6700 146 -20 ... +40 -
Porównaj zaznaczone
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Krzywe światłości
Modele 3D/2D
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Produkty Custom
ATLANTYK LB LED 1640 TUNABLE WHITE
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Oprawa umożliwia regulację temperatury barwowej w zakresie 2700-6500K.
Zobacz
ATLANTYK LB LED GEN.2 1640
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Przedmiotem modyfikacji jest zmiana strumienia świetlnego i poprawa skutecznosci na 160lm/W.
Zobacz
ATLANTYK LB LED GEN.2 EM 6500K
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Zmiana temperatury barwowej na 6500K.
Zobacz
ATLANTYK LB LED GEN.2 HIGH EFFICACY
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Przedmiotem modyfikacji jest wdrożenie oprawy o wysokim strumieniu świetlnym oraz skuteczności.
Zobacz
ATLANTYK LB LED GEN.2 IK08
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Przedmiotem modyfikacji jest wzmocniona odporność mechaniczna oprawy, podniesiona do parametru IK08.
Zobacz
ATLANTYK LB LED GEN.2 THROUGH WIRING
Hermetyczna oprawa na źródła światła LED, strugoodporna, przeznaczona do stosowania w przemysłowym otoczeniu. Przedmiotem modyfikacji jest wyposażenie oprawy w zasilacz DALI i okablowanie przelotowe.
Zobacz
Akcesoria

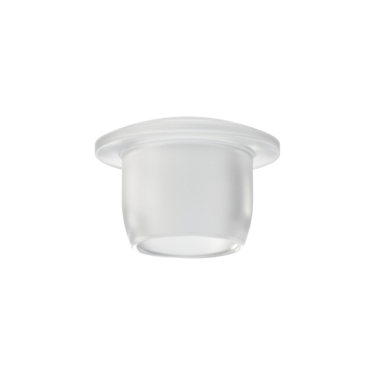

150020.01062
