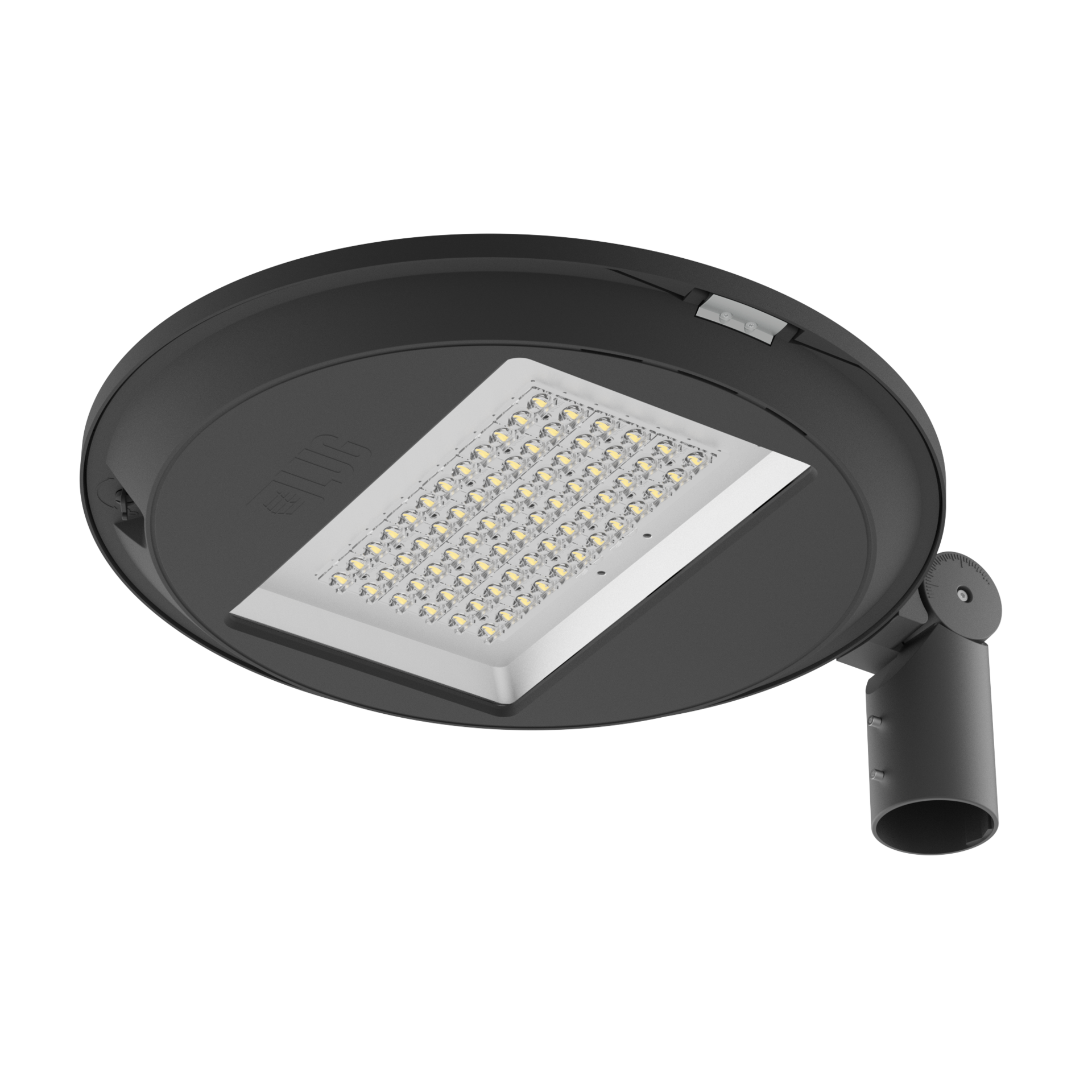

SAVA
wersja L

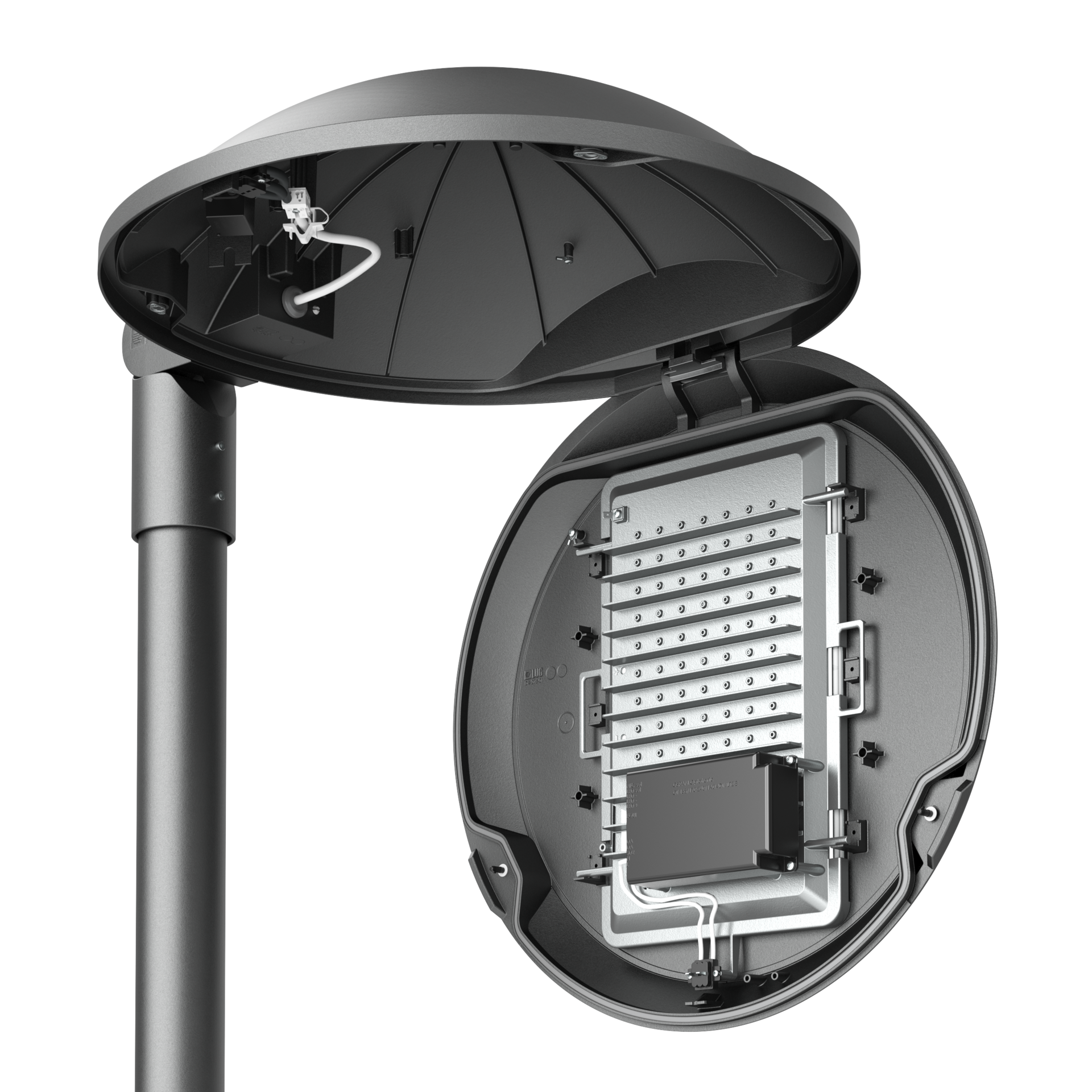

Modułowa oprawa uliczna w dwóch rozmiarach korpusu o podwyższonej funkcjonalności serwisowej, umożliwiająca beznarzędziową wymianę modułu świetlnego wraz z zasilaczem. Przeznaczona do profesjonalnego oświetlenia różnorodnych miejskich przestrzeni aplikacyjnych. Spełnia wymagania projektu Rozświetlamy Polskę*.

Możliwość sterowania natężeniem oświetlenia

Nowoczesny design

Niezawodność

Wysoka skuteczność do 190 lm/W

Zastosowanie

alejki spacerowe, drogi, drogi gminne, drogi miejskie, drogi osiedlowe, dworce, oświetlenie obszarowe, parkingi, place zabaw, promenady, tereny publiczne

Dostępne na zamówienie

CLO, DIM 1..10V, NTC, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, wersja o podwyższonej odporności korozyjnej zgodna z klasą C5, złącze NEMA, złącze ZHAGA

Zakres strumienia świetlnego

1150 - 25000 [lm]

Zróżnicowana temperatura barwowa

2200 - 4000 [K]

Dane mechaniczne

Montaż

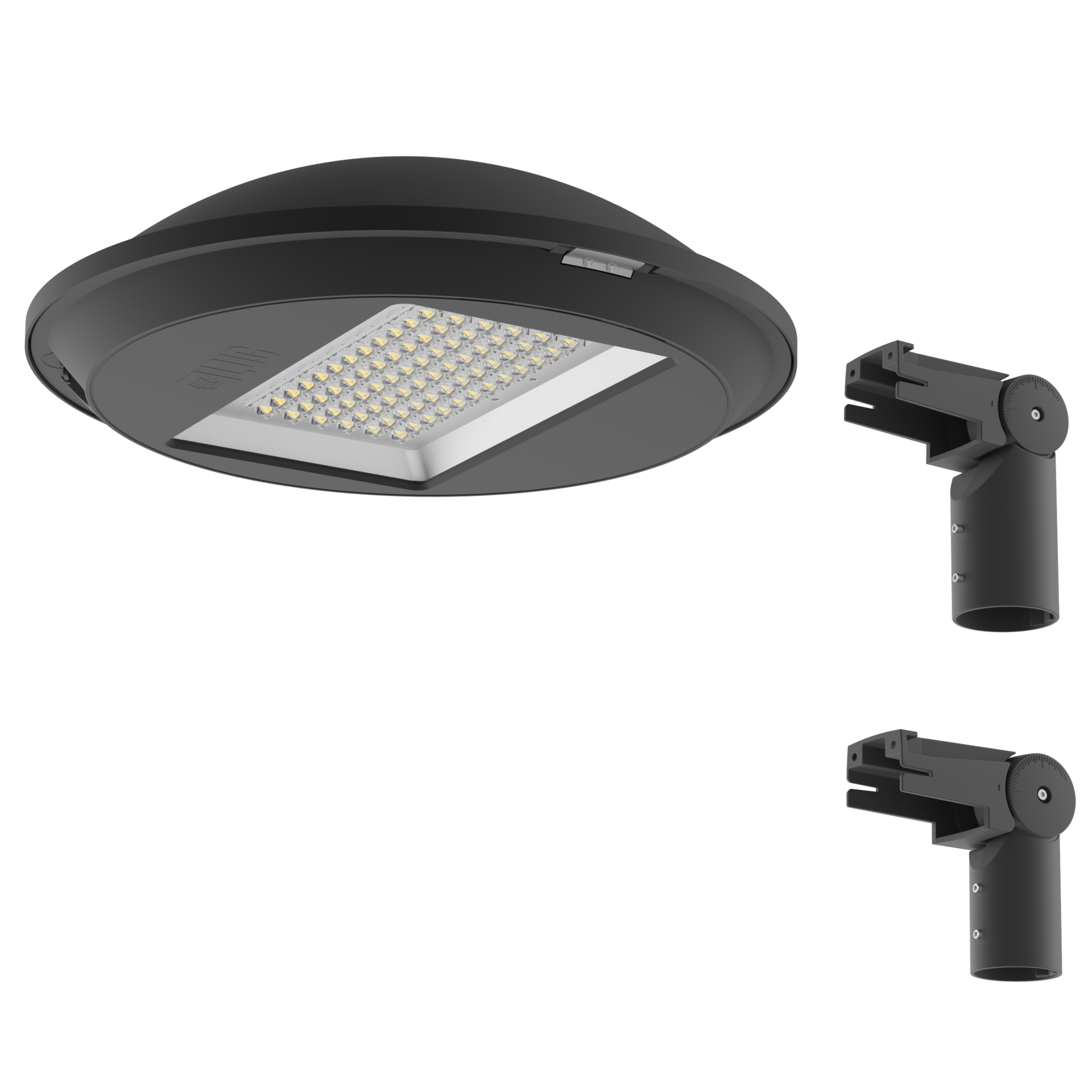

na słupie ø48-76mm, na wysięgniku ø48-76mm, przy pomocy uchwytów (do zamówienia osobno)

Kolor oprawy

grafit

Zakres temperatury pracy

-40 ... +45, -40 ... +50, -40 ... +55

Obudowa

aluminium wtryskiwane wysokociśnieniowo

Powierzchnia boczna eksponowana na wiatr

0.080 m²

Typ

Wersja L - Optyka O1, O2, O3, O4, O5, O6, O7, Wersja L - Optyka O8, O9, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19, Wersja L - Optyka O98

Dane elektryczne

Sprawność zasilacza

≤93%

Zasilanie

220-240V 50/60Hz

Zawiera źródło światła

tak

Moc oprawy [W]

12 - 164

Prąd wyjściowy [mA]

200, 300, 500, 700, 770

Rodzaj osprzętu

Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)

5 - 18

Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)

9 - 28

Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)

14 - 44

Dane optyczne

Sposób świecenia

bezpośredni

Typ optyki

O1 - do oświetlenia drogowego, O10 - do oświetlenia drogowego, O11 - do oświetlenia drogowego, O12 - do oświetlenia drogowego, O13 - do oświetlenia drogowego, O14 - do oświetlenia drogowego, O15 - do oświetlenia drogowego, O16 - do oświetlenia drogowego, O17 - do oświetlenia drogowego, O18 - do oświetlenia drogowego, O19 - do oświetlenia drogowego, O2 - do oświetlenia drogowego, O3 - do oświetlenia drogowego, O4 - do oświetlenia drogowego, O5 - do oświetlenia drogowego, O6 - do oświetlenia drogowego, O7 - do oświetlenia drogowego, O8 - do oświetlenia drogowego, O9 - do oświetlenia drogowego, O98 - do oświetlenia drogowego

Klosz

szyba hartowana

Temperatura barwowa [K]

2200, 2700, 3000, 4000

CRI/Ra

Kroki MacAdama

ULOR / DLOR

0% / 100%

Strumień oprawy [lm]

1150 - 25000

Skuteczność [lm/W]

96 - 190

Grupa ryzyka fotobiologicznego

RG0, RG1

Ilość diod LED

16, 36, 48, 72, 96

Dane ogólne

Wyposażenie dodatkowe

dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985)

Uwagi

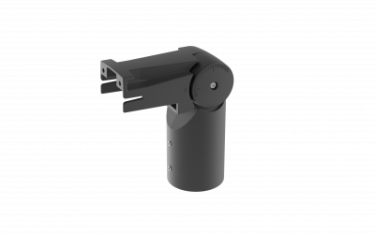

słup ani wysięgnik nie stanowią części oprawy; uchwyt montażowy w formie akcesorium, zamawiany osobno

Żywotność L90B10

100 000 h

Gwarancja

5 lat

Wymiary

Wymiary [mm] WxH	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
619x184	18	1	12.6

Kod	Klasa ochronności	Typ optyki	Rodzaj osprzętu	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Temperatura barwowa [K]	CRI/Ra	Zakres temperatury pracy	(DarkSky)
130715.5L012.010	II	O1 - do oświetlenia drogowego	ED	74	10250	139	2200	70	-40 ... +50	tak
130715.5L012.020	II	O2 - do oświetlenia drogowego	ED	74	10300	139	2200	70	-40 ... +50	tak
130715.5L012.030	II	O3 - do oświetlenia drogowego	ED	74	10200	138	2200	70	-40 ... +50	tak
130715.5L012.040	II	O4 - do oświetlenia drogowego	ED	74	9950	134	2200	70	-40 ... +50	tak
130715.5L012.050	II	O5 - do oświetlenia drogowego	ED	74	10100	136	2200	70	-40 ... +50	tak
130715.5L012.060	II	O6 - do oświetlenia drogowego	ED	74	10350	140	2200	70	-40 ... +50	tak
130715.5L012.070	II	O7 - do oświetlenia drogowego	ED	74	10350	140	2200	70	-40 ... +50	tak
130715.5L022.010	II	O1 - do oświetlenia drogowego	ED	74	11000	149	2700	70	-40 ... +50	tak
130715.5L022.020	II	O2 - do oświetlenia drogowego	ED	74	11000	149	2700	70	-40 ... +50	tak
130715.5L022.030	II	O3 - do oświetlenia drogowego	ED	74	10950	148	2700	70	-40 ... +50	tak

* Dotyczy opraw wyposażonych w złącze Zhaga, zgodnie ze standardem ZD4i oraz posiadających certyfikaty ENEC i ENEC+.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie).
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
