TRAFFIK LED

Dostępne inne parametry Zobacz warianty

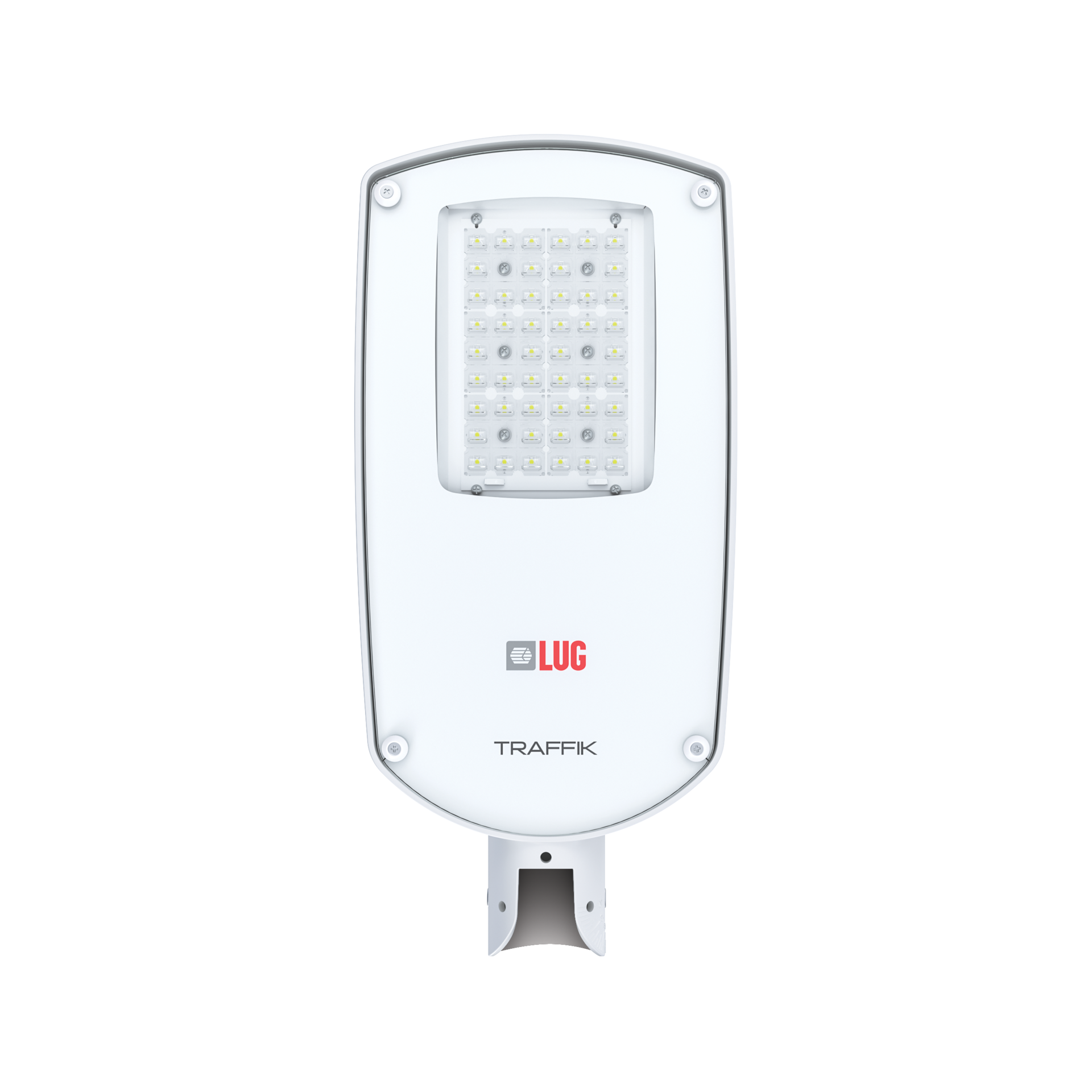

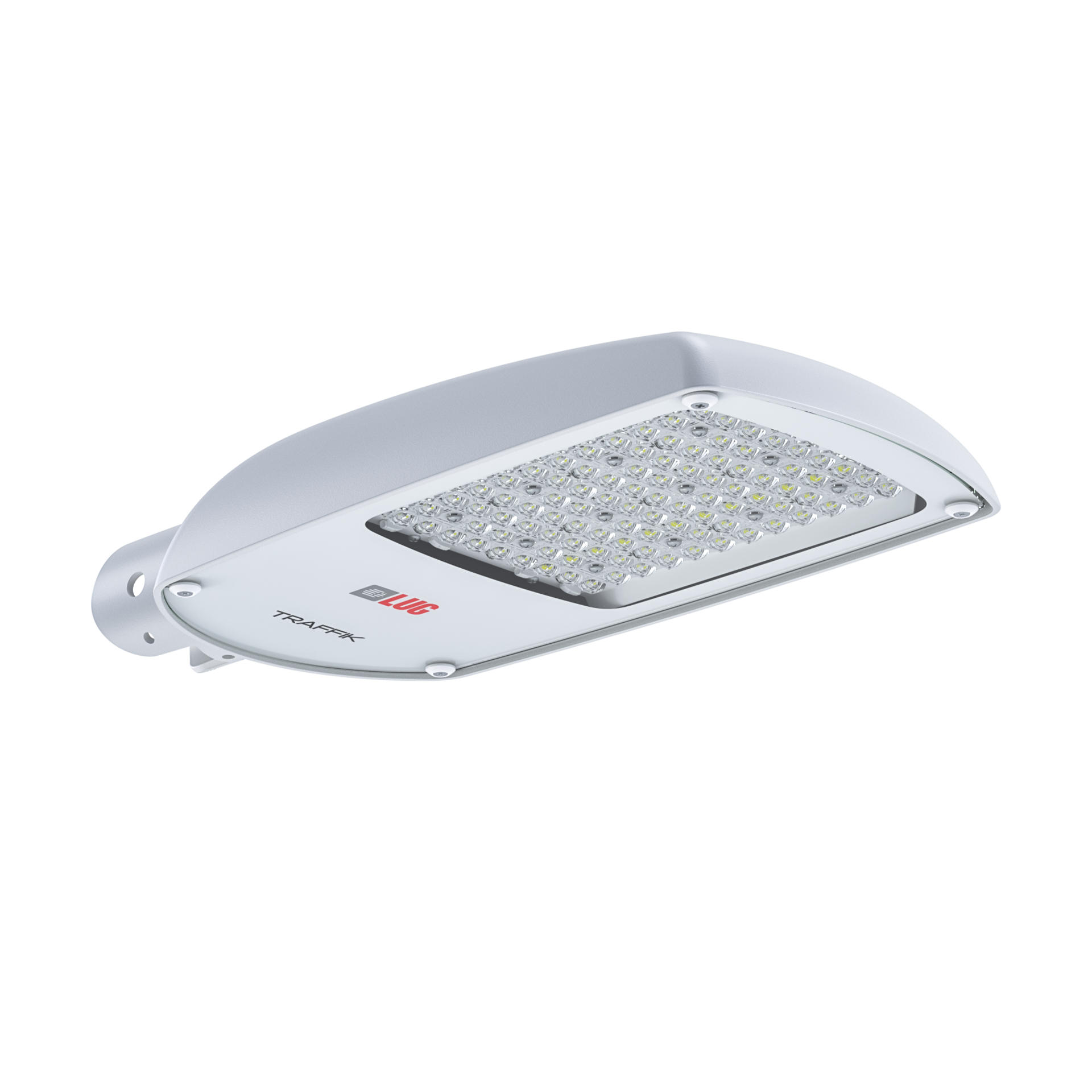

TRAFFIK LED

Oprawa uliczna w nowoczesnej formie na źródła światła LED.

Wysoka skuteczność do 156 lm/W

Możliwość sterowania natężeniem oświetlenia

Nowoczesny design

Niezawodność

Zastosowanie

alejki spacerowe, drogi ekspresowe, drogi gminne, drogi miejskie, drogi osiedlowe, oświetlenie obszarowe, parkingi, promenady

Dostępne na zamówienie

CLO, DIM 1..10V, NTC, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, wersja o podwyższonej odporności korozyjnej zgodna z klasą C5, zabezpieczenie przeciwprzepięciowe 10kV

Zakres strumienia świetlnego

2150 - 10200 [lm]

Zróżnicowana temperatura barwowa

3000 - 4000 [K]

Dane mechaniczne

Montaż

na wysięgniku ø48-60mm

Kolor oprawy

szary

Zakres temperatury pracy

-40 ... +45, -40 ... +50, -40 ... +55

RAL

7035

Obudowa

aluminium wtryskiwane wysokociśnieniowo

Powierzchnia boczna eksponowana na wiatr

0.033 m²

Typ

Optyka O27, O28, O29, O30, O32, Optyka O46, O41, O42, O43, O44L, O44P, O45, O47, O48

Dane elektryczne

Sprawność zasilacza

≤90%

Zasilanie

220-240V 50/60Hz

Zawiera źródło światła

tak

Moc oprawy [W]

19 - 69

Prąd wyjściowy [mA]

450, 700

Rodzaj osprzętu

DALI, ED

Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)

8 - 23

Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)

12 - 36

Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)

20 - 57

Dane optyczne

Sposób świecenia

bezpośredni

Typ optyki

O27 - do dróg gminnych, O28 - do dróg ekspresowych, O29 - do dróg miejskich, O30 - do dróg osiedlowych, O32 - do parków i parkingów, O41 - do dróg gminnych, O42 - do dróg miejskich, O43 - do dróg osiedlowych, O44L - do przejść dla pieszych, ruch lewostronny, O44P - do przejść dla pieszych, ruch prawostronny, O45 - do oświetlenia obszarowego, O46 - do dróg ekspresowych, O47 - do dróg miejskich i gminnych, O48 - do powierzchni mokrych

Klosz

szyba hartowana

Temperatura barwowa [K]

3000, 4000

CRI/Ra

>70

ULOR / DLOR

0% / 100%

Strumień oprawy [lm]

2150 - 10200

Skuteczność [lm/W]

113 - 156

Grupa ryzyka fotobiologicznego

RG1

Ilość diod LED

24, 48, 72, 96

Dane ogólne

Informacje dodatkowe

oprawa w wersji standardowej posiada odporność korozyjną zgodną z klasą C4; oprawa jest wyposażona w przewód, który nie może być wystawiony na działanie promieniowania UV

Uwagi

słup ani wysięgnik nie stanowią części oprawy; oprawa dostępna w I i II klasie ochronności

Żywotność LED [h]

(L75) 100 000, (L90) 100 000

Gwarancja

5 lat

Wymiary

Wymiary [mm] LxWxH	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
505x230x80	70	1	3.5

Kod	Rodzaj osprzętu	Klasa ochronności	Typ optyki	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Temperatura barwowa [K]	CRI/Ra	Zakres temperatury pracy	Żywotność LED [h]
130292.3L011.010	DALI	I	O27 - do dróg gminnych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L011.020	DALI	I	O28 - do dróg ekspresowych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L011.030	DALI	I	O29 - do dróg miejskich	19	2300	121	4000	>70	-40 ... +55	(L75) 100 000
130292.3L011.040	DALI	I	O30 - do dróg osiedlowych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L011.050	DALI	I	O32 - do parków i parkingów	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L012.010	DALI	II	O27 - do dróg gminnych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L012.020	DALI	II	O28 - do dróg ekspresowych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L012.030	DALI	II	O29 - do dróg miejskich	19	2300	121	4000	>70	-40 ... +55	(L75) 100 000
130292.3L012.040	DALI	II	O30 - do dróg osiedlowych	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000
130292.3L012.050	DALI	II	O32 - do parków i parkingów	19	2350	124	4000	>70	-40 ... +55	(L75) 100 000

Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
